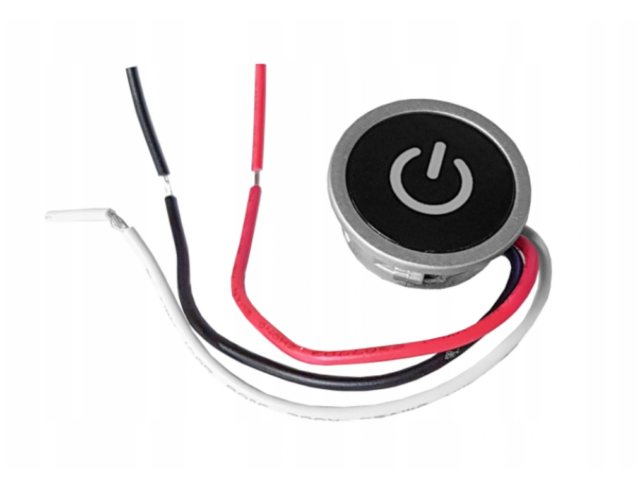

Wyłącznik dotykowy 12V z funkcją ściemniania służy do dotykowego załączania i wyłączania oraz regulacji oświetlenia LED

Parametry techniczne:

  • napięcie pracy: 12V
  • Maksymalny prąd obciążenia 3A
  • Maksymalna moc obciążenia 36W
  • stopień ochrony IP20
  • 3 klasa ochronności

Proces włączania i regulacji:

  • pierwsze krótkie dotknięcie ok 1 sek włącza odbiornik – oświetlenie LED do takiego poziomu jasności jaki był ustawiony przed wyłączeniem
  • drugie krótkie dotknięcie ok 1 sek. wyłącza odbiornik oświetlenie LED
  • pierwsze długie dotknięcie – regulacja 20% – 100% rozjasnianie
  • drugie długie dotknięcie – regulacja 100% – 20% ściemnianie

Instrukcja montażu wyłącznika:

  1. Wyznaczyć miejsce montażu
  2. wykonać w powierzchni montażowej otwór o średnicy 20 mm
  3. przeprowadzić okablowanie i wykonać podłączenie elektryczne

Instrukcja podłączania elektrycznego wyłącznika

  1. Wyłącznik posiada 3 przewody podłączeniowe:
  2. minus napięcia zasilania podłączyć do przewodu koloru czarnego wyłącznika dotykowego
  3. plus napięcia zasilania oraz plus odbiornika LED podłączyć do przewodu koloru czerwonego wyłącznika
  4. minus odbiornika LED podłączyć d przewodu koloru białego wyłącznika
  5. Włożyć wyłącznik w przygotowany uprzednio otwór montażowy
  6. Włączyć zasilanie 12V
